工作原理
利用密閉的壓力差，通過隔膜板的彈性變形實現固液分離。物料通過進料系統均勻分布在隔膜板上，在壓力作用下，液體通過隔膜板上的小孔排出，實現固液分離。接著，隔膜板在液壓系統的控制下收縮，使固體物料進一步壓緊，提高脫水效果，固體物料通過卸料系統排出。
結構組成
機架部分：是整套設備的基礎，由止推板、壓緊板、機座、油缸體和主梁等連接組成，用于支撐過濾機構和拉板機構。
自動拉板部分：由變頻電機、拉板小車、鏈輪、鏈條等組成，在 PLC 的控制下，變頻電機轉動，通過鏈條帶動拉板小車完成取拉板動作。
過濾部分：由普通廂式濾板、隔膜濾板和夾在濾板之間的過濾介質組成，濾漿借助進料泵產生的壓力進行固液分離。

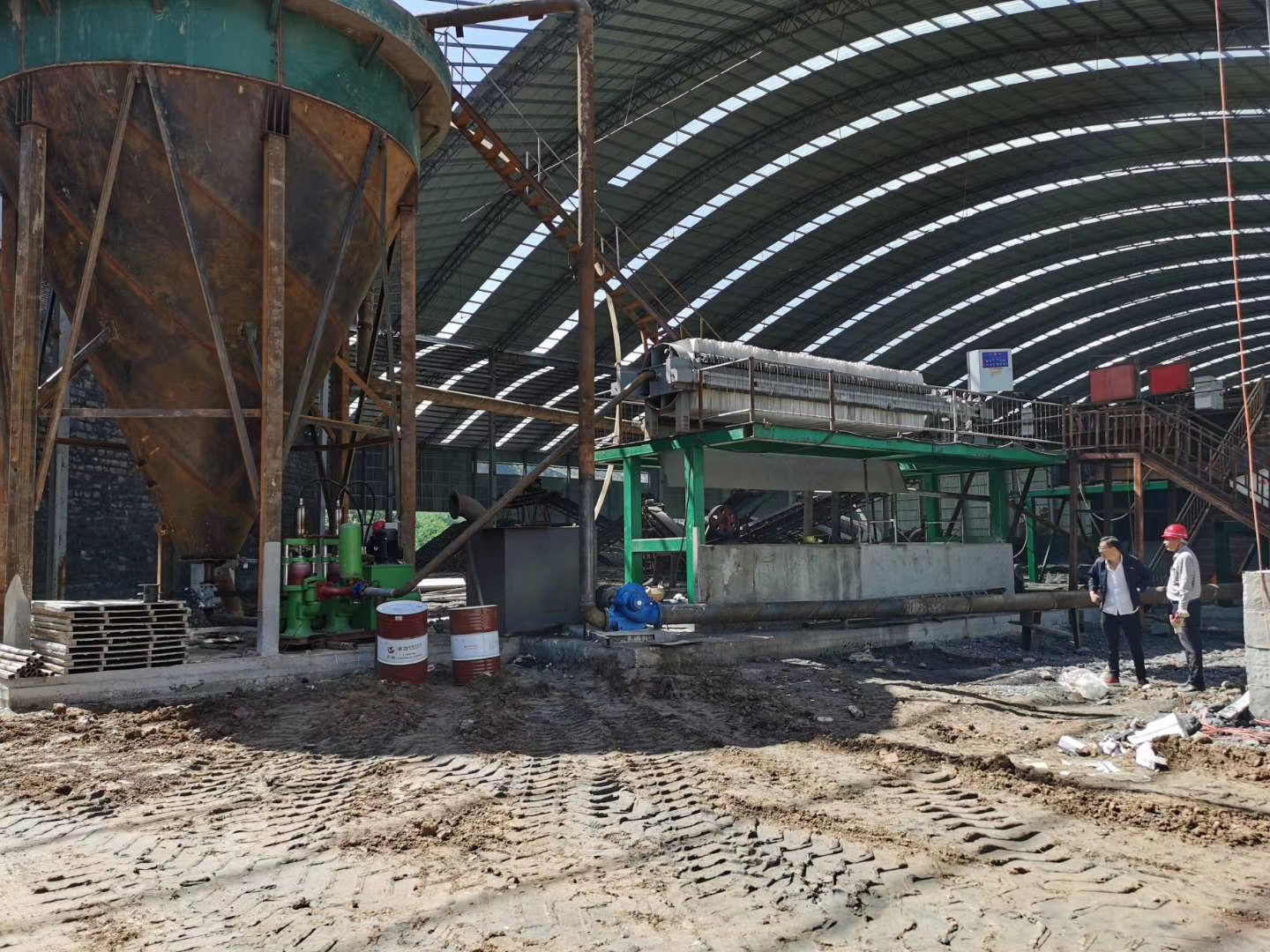

陜西華星佳洋裝備制造有限公司生產的全自動箱式壓濾機客戶使用現場
液壓部分：是上機完成各種動作的動力裝置，通過油缸、油泵及液壓元件來完成自動壓緊、自動補壓、及自動松開等功能。
電氣控制部分：主要由變頻器、可編程控制器、熱繼電器等組成，是整個系統的控制中心，通過 PLC 控制壓濾機的各個工作過程。

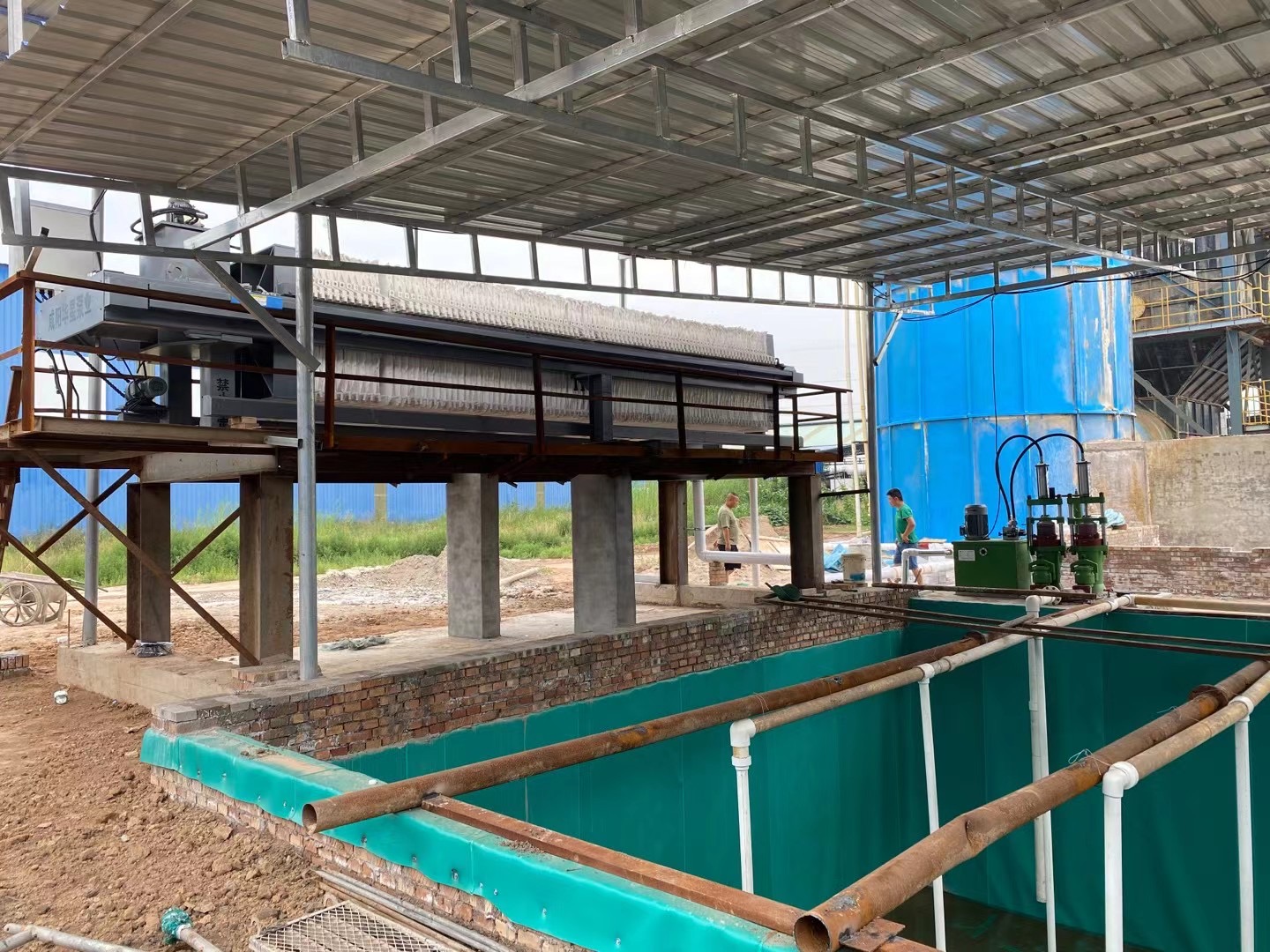

陜西華星佳洋裝備制造有限公司生產的全自動箱式壓濾機客戶使用現場
設備特點
自動化程度高：采用 PLC 編程控制，可實現自動壓緊、過濾、壓榨、松開、拉板等過程，還可配備自動清洗裝置、自動翻板系統等，操作簡便，節省人力。
過濾效果好：在濾板與濾布之間加裝了一層彈性膜，當入料結束，可將高壓流體或氣體介質注入隔膜板中，使隔膜鼓起壓迫濾餅，進一步降低濾餅含水率。
處理能力大：規格多樣，過濾面積從 1 平方米至 100 平方米不等，濾板尺寸從 300mm×300mm 至 1200mm×1200mm，可滿足不同生產需求。
耐腐蝕性能強：濾板通常采用增強聚丙烯材料制成，具有化學性能穩定、優良的耐腐蝕性能，無毒、無味、重量輕、強度大、韌性好。
